I. Техническая структура и стандарты проектирования
Дизайн Европейские удлинители. должны строго соответствовать следующим техническим характеристикам:

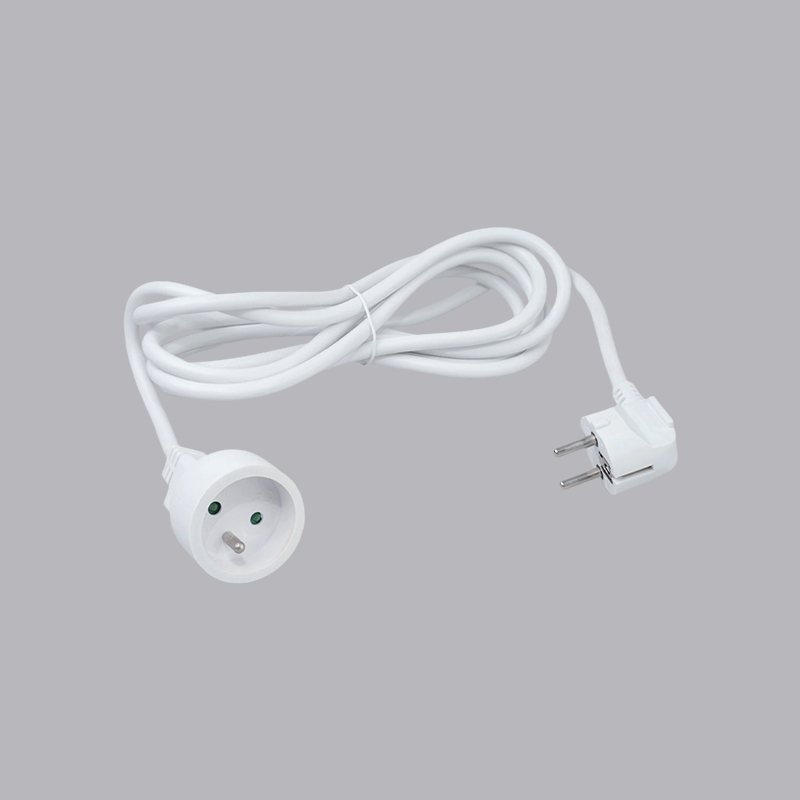

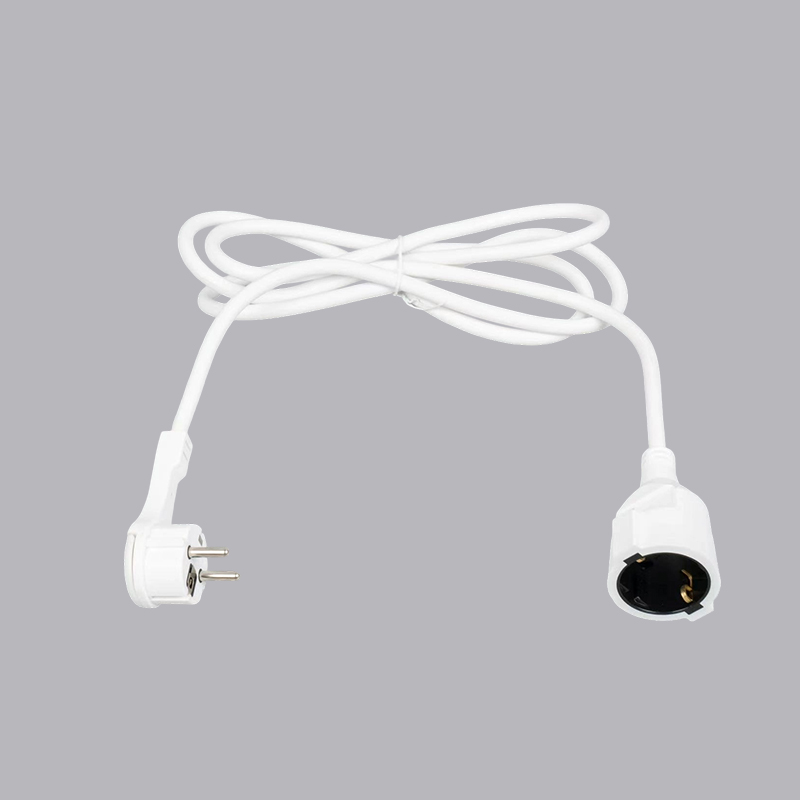

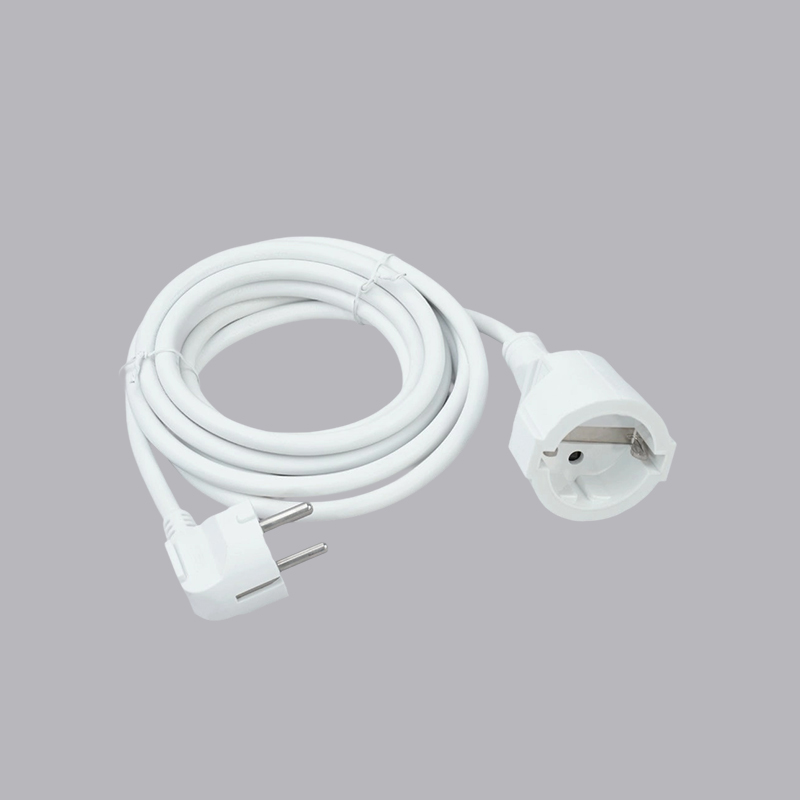

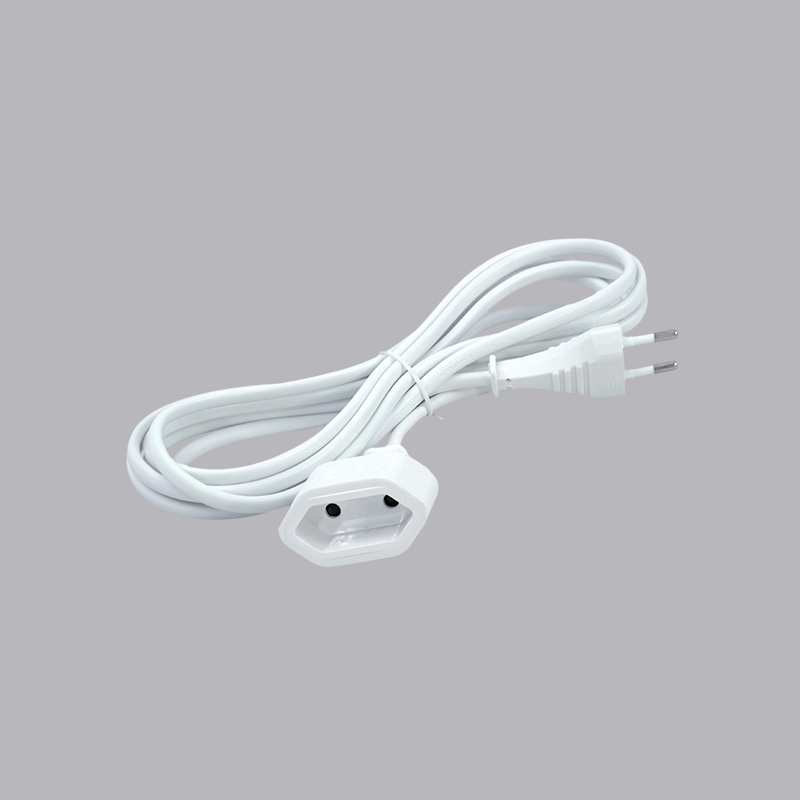

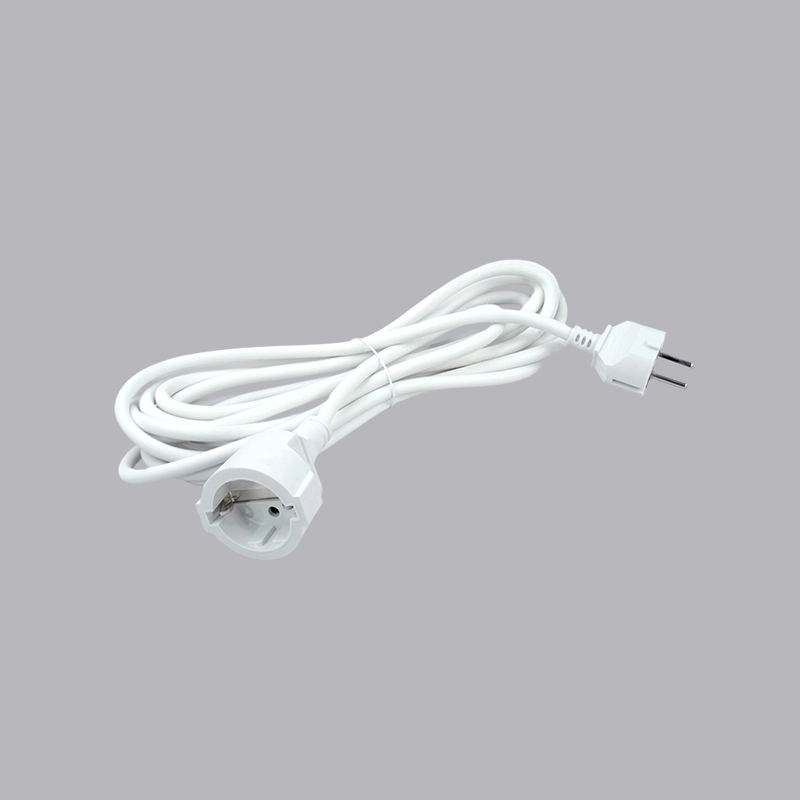

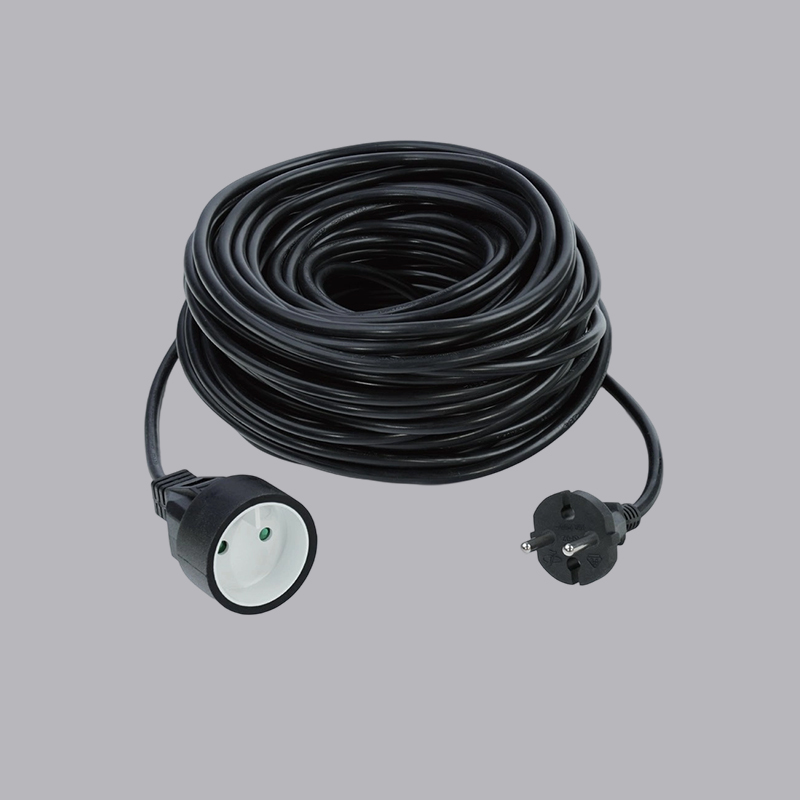

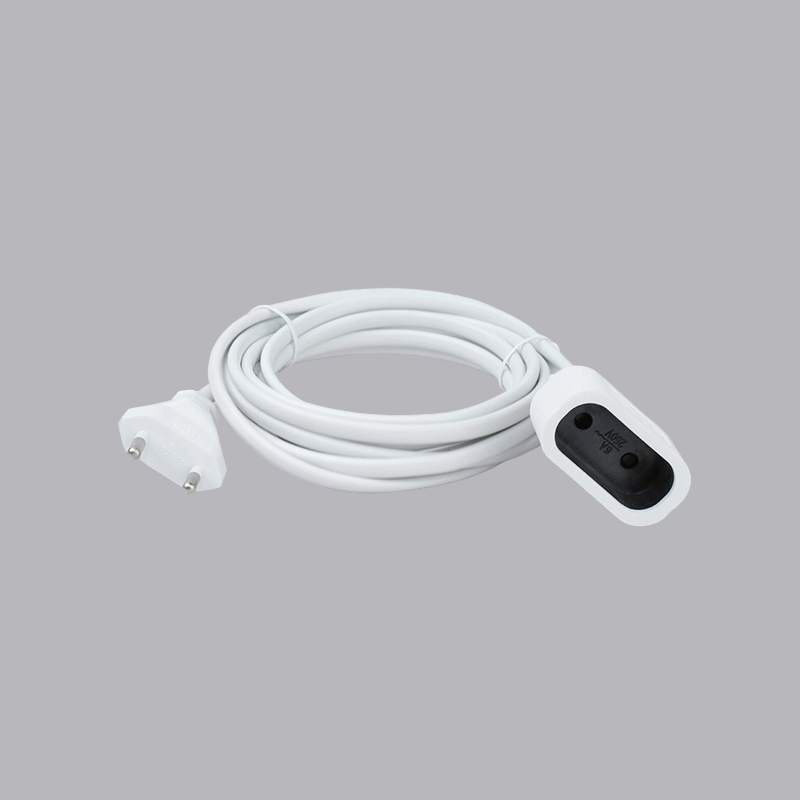

Интерфейс вилки и розетки
Европейские вилки обычно соответствуют стандарту CEE 7/7 (совместимы с немецкими типами Schuko и французскими типами E/F). Они оснащены цилиндрическими штырьками диаметром 4,8 мм и длиной 19 мм, а также пружинным контактом на стороне заземления. Интерфейс розетки должен соответствовать стандартам EN 50075 (незаземленный) или EN 50077 (заземленный), чтобы обеспечить совместимость с распространенными европейскими электроприборами.
Характеристики и проводимость кабеля
Жила жилы должна быть изготовлена из бескислородной меди (OFC) с проводимостью 100 % IACS (Международный стандарт на отожженную медь). Общие площади поперечного сечения включают в себя:
0,75 мм² (номинальный ток 10 А, мощность 2300 Вт)
1,5 мм² (номинальный ток 16 А, мощность 3680 Вт)
2,5 мм² (номинальный ток 25 А, мощность 5750 Вт)
Изоляция обычно изготавливается из поливинилхлорида (ПВХ) или малодымного безгалогенного материала (LSZH) и выдерживает температуру от -15°C до 70°C.
Степень защиты корпуса
Согласно IEC 60529, удлинители для внутреннего использования должны соответствовать IP20 (защита от поражения электрическим током), а изделия для наружного применения должны соответствовать IP44 (защита от брызг) или IP67 (пыленепроницаемость и водонепроницаемость).
II. Материаловедение и характеристики безопасности
Выбор материала для европейских удлинителей напрямую определяет их электробезопасность, долговечность и экологичность. Их система основных материалов тщательно разработана в соответствии со строгими правилами ЕС.
1. Разработка материалов для изоляции и оболочек
Технология изготовления ПВХ (поливинилхлорида). Поскольку это наиболее часто используемый материал, его состав должен обеспечивать баланс огнестойкости, гибкости и устойчивости к старению.
Огнестойкость: он должен соответствовать стандарту IEC 60332-1 (испытание на вертикальное горение одного шнура) и более строгому стандарту IEC 60332-3 (испытание на горение в комплекте). В огнезащитных системах обычно используются композитные антипирены, такие как гидроксид алюминия (ATH) и гидроксид магния (MDH), которые действуют синергетически во время горения. При горении они разлагаются, поглощая тепло и выделяя водяной пар, разбавляя горючие газы. Кислородный индекс (OI) обычно должен быть выше 32% (ASTM D2863).
Устойчивость к старению и механические свойства: следует выбирать пластификаторы с хорошей устойчивостью к миграции (такие как DINP и DOTP), чтобы предотвратить хрупкость после длительного использования. Антивозрастные агенты (такие как углеродная сажа) должны эффективно противостоять разрушению под воздействием ультрафиолета. Требования к прочности на разрыв обычно составляют ≥15 МПа, а удлинение при разрыве – ≥150% (стандарт EN 50363).
Альтернативные применения материалов:
Материалы с низким содержанием дыма и нулевым галогеном (LSZH) в основном используются в местах со строгими требованиями пожарной безопасности, таких как метро, аэропорты и центры обработки данных. Они основаны на полиолефинах (таких как EVA) и антипиренах, таких как ATH/MDH. Во время горения плотность дыма и светопропускание должны составлять >60 % (IEC 61034), а коррозионная активность газа (pH и проводимость) должна соответствовать EN 50267-2-2.
Резиновые материалы используются в промышленных удлинителях для тяжелых условий эксплуатации (например, конструкция H07RN-F). Они обладают превосходной маслостойкостью, морозостойкостью (до -40°C) и устойчивостью к механическому разрушению (соответствует серии испытаний EN 60811).
2. Выбор и обработка металла проводника.
Бескислородная медь (OFC): чистота ≥ 99,95 %, проводимость ≥ 101 % IACS. Чрезвычайно низкое содержание кислорода (<0,001%) предотвращает водородное охрупчивание и обеспечивает стабильность проводника после длительного использования.
Процесс покрытия:
Никелирование штифтов/втулок: Слой никеля обычно имеет толщину 3–5 мкм (согласно EN 50525-1). Он в первую очередь обеспечивает твердость, износостойкость, защищает основной материал от окисления. Базовый материал из меди или латуни должен сохранять хорошую эластичность.
Лужение внутреннего медного сердечника. В промышленных средах с высокой влажностью лужение часто используется на медных проводниках, чтобы эффективно предотвратить повышенное контактное сопротивление, вызванное сульфидированием или окислением, и улучшить паяемость.
3. Конструктивное проектирование и механизмы безопасности.
Система двойной изоляции. Во многих европейских удлинителях используется конструкция «двойной изоляции», состоящая из основной изоляции (слой ПВХ на проводнике) и дополнительной изоляции (либо общая внешняя оболочка, либо внутренняя изоляционная структура). Эти изделия не требуют заземляющего провода (только два проводника) и маркируются символом «U» (круглым). Они соответствуют стандарту EN 60309 и обеспечивают повышенную безопасность.
Разгрузка от натяжения: Гибкое «разгрузочное устройство» или внутреннее зажимное устройство, обычно отлитое под давлением, формируется на границе между кабелем и вилкой/розеткой. Это соответствует требованиям стандарта EN 60799 к испытаниям на изгиб и предотвращает внутренний разрыв проволоки из-за многократного изгиба.
III. Систематический анализ сценариев применения и управление нагрузкой
Выбор удлинителя — это системный процесс, требующий комплексного решения с учетом характеристик нагрузки, условий окружающей среды и правил техники безопасности.
1. Анализ типа и характеристик нагрузки
Резистивные нагрузки: например, лампы накаливания и электрические обогреватели. Они обеспечивают стабильный ток и низкий пусковой ток, что делает выбор относительно простым; им нужно только соответствовать номинальной мощности.
Индуктивные нагрузки: например, электроинструменты (электродрели, компрессоры) и холодильники. Пусковые (пусковые) токи могут достигать 5-7-кратного номинального тока и длиться сотни миллисекунд. Кабели (обычно с достаточной площадью поперечного сечения) и разъемы (во избежание дуговой эрозии) должны выбираться так, чтобы выдерживать такие кратковременные перегрузки.
Емкостные нагрузки: например, импульсные источники питания (компьютеры, зарядные устройства для мобильных телефонов). При включении питания возникает большой зарядный ток конденсатора (пусковой ток). Хотя этот всплеск длится недолго, он все равно влияет на контакты разъема.
Нелинейные нагрузки: такие как инверторы и источники питания драйверов светодиодов. Эти нагрузки генерируют гармоники высокого порядка (особенно третью гармонику), что потенциально может привести к превышению тока нейтрали фазного тока. Для удлинительных кабелей с несколькими отверстиями этот фактор необходимо полностью учитывать и выбирать конструкцию с более толстым поперечным сечением нейтрального проводника.
2. Руководство по профессиональному выбору для конкретных условий
Промышленные мастерские/строительные площадки:
Тип кабеля: необходимо использовать прочный кабель с резиновой оболочкой (например, H07RN-F). Его маслостойкость, устойчивость к механическому разрушению и устойчивость к атмосферным воздействиям (от -25°C до 60°C) намного превосходят показатели ПВХ.
Степень защиты: не ниже IP67, защита от проникновения охлаждающей жидкости, металлического мусора и пыли.
Дополнительные функции: Встроенное УЗО (устройство защитного отключения) и защита от перегрузки по току являются лучшими практиками.
Центры обработки данных/компьютерные залы:
Требования к огнестойкости: кабель LSZH обязателен для предотвращения повреждения токсичного дыма и агрессивных газов точного оборудования и затруднения эвакуации в случае пожара.
Требования к производительности: Кабели должны иметь низкую индуктивность и низкий импеданс для обеспечения стабильности напряжения. Эти кабели часто сопровождаются индивидуальным PDU (блоком распределения питания) от таких производителей, как Cixi Lianou Electrical Appliance Co., Ltd.
Медицинские учреждения:
Соответствие стандартам: Должно соответствовать стандарту безопасности EN 60601-1 для медицинского электрооборудования. Этот стандарт содержит чрезвычайно строгие требования к току утечки на землю и току утечки на пациента (обычно <0,1 мА).
Структурный дизайн: вилки и розетки обычно имеют разные цвета и формы, чтобы предотвратить случайное подключение к немедицинским цепям.
Открытые и временные мероприятия:
Механическая защита: Кабели должны иметь высокоэластичную внешнюю оболочку и могут включать дополнительный слой брони.
Видимость и безопасность. Кабели должны быть ярко окрашены (оранжевые или желтые) и оснащены высокочувствительными УЗО на 30 мА по всей длине для предотвращения поражения электрическим током из-за влаги.
Сезонная адаптация. В холодных регионах следите за тем, чтобы материал кабеля не стал хрупким при низких температурах.
3. Инженерные принципы управления нагрузкой
Снижение номинальных характеристик: Длительная эксплуатация при полной нагрузке строго запрещена. Правило 80% обычно соблюдается в инженерии. Это означает, что для удлинителя на 16 А рекомендуемая длительная нагрузка не должна превышать 12,8 А (приблизительно 2940 Вт), что допускает кратковременную перегрузку и рассеяние тепла.
Длина и падение напряжения. Кабели имеют сопротивление, вызывающее падение напряжения с увеличением длины. Согласно IEC 60364-5-52 падение напряжения обычно должно составлять менее 3%. Формула расчета: Падение напряжения ΔU = (ρ * L * I * 2) / A (ρ — удельное сопротивление, L — длина, I — ток, А — площадь поперечного сечения). Большие расстояния передачи требуют большей площади поперечного сечения.
Управление температурой: Удлинители должны быть полностью вытянуты. Их намотка создает индуктивность и препятствует рассеиванию тепла, что приводит к накоплению тепла и риску возгорания. Вокруг них должно быть оставлено достаточно места для циркуляции воздуха.
IV. Производственный процесс и контроль качества
В качестве примера возьмем Cixi Lianou Electrical Appliance Co., Ltd., ключевое предприятие в провинции Чжэцзян, Китай. Производственный процесс соответствует высоким отраслевым стандартам:
Процесс литья под давлением
Корпуса вилок производятся с использованием полностью автоматической машины для литья под давлением (усилие смыкания ≥ 800 Т), при этом точность температуры формы контролируется с точностью до ±1°C для обеспечения соответствия размеров спецификациям EN 50075.
Кабельная сборка
Провода и разъемы соединяются с помощью ультразвуковой сварки, значения сопротивления которой на 35% меньше, чем при механической опрессовке. Производственная линия оснащена тестером высокого напряжения (1500 В/60 с) и тестером целостности заземления (сопротивление <0,1 Ом).
Система контроля качества
100%-ное испытание при включении питания (нагрузка, превышающая номинальный ток в 1,25 раза, в течение 1 часа).
Выборочные проверки включают испытание на давление шара (125°C/1 час), испытание на изгиб (10 000 циклов) и испытание на термостойкость (70°C/7 дней).
