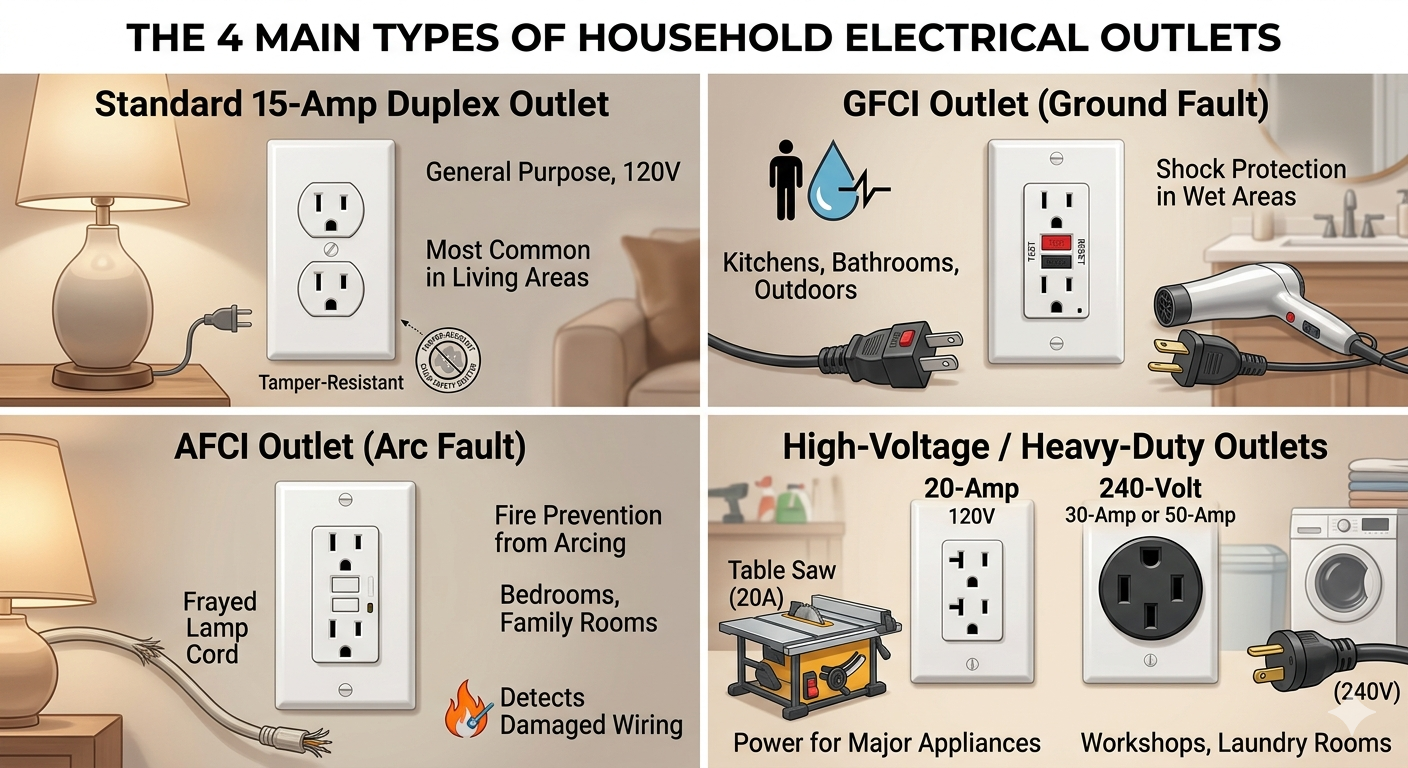

Четыре основных типа электрические розетки В современных жилых домах можно найти стандартную дуплексную розетку на 15 ампер, розетку прерывателя цепи замыкания на землю (GFCI), розетку прерывателя цепи дугового замыкания (AFCI), а также высоковольтные специальные розетки на 20 ампер или 240 вольт. Эти компоненты являются важным интерфейсом между сложной системой электропроводки вашего дома и бытовой техникой, начиная от смартфонов и заканчивая мощными сушилками. Понимание этих различий – это не просто вопрос удобства; это важнейший компонент предотвращения электрического пожара и личной безопасности.
1. Стандартная дуплексная розетка на 15 А: рабочая лошадка для дома.
Стандартные дуплексные розетки на 15 А — наиболее распространенные источники питания в домах Северной Америки, предназначенные для общего использования с маломощной электроникой. Эти розетки обычно имеют две вертикальные прорези и U-образное отверстие для заземления, что представляет собой эволюцию старых незаземленных двухконтактных конструкций. В типичном доме площадью 1500 квадратных футов вы можете найти от 40 до 60 таких розеток, распределенных по спальням, гостиным и коридорам.
Основная функция этих торговых точек заключается в обеспечении последовательного 120 вольт поставка. Хотя они надежны, им не хватает сложной внутренней логики, характерной для моделей, ориентированных на безопасность. Современные строительные нормы требуют, чтобы эти стандартные розетки были Защита от несанкционированного доступа (TR) . Розетки TR оснащены внутренними жалюзи, которые не позволяют детям вставлять посторонние предметы, такие как шпильки или ключи. Эта мера безопасности позволила снизить количество травм от поражения электрическим током у детей почти на 100%. 95% с момента его обязательного принятия в Национальном электротехническом кодексе (NEC).
2. Розетки GFCI: необходимая защита для влажных помещений
Розетки прерывателя цепи замыкания на землю (GFCI) — это специальные устройства безопасности, предназначенные для предотвращения смертельного поражения электрическим током путем мгновенного отключения электроэнергии при обнаружении замыкания на землю. Розетки GFCI, идентифицируемые по кнопкам «Тест» и «Сброс», обязательны в местах, где есть вероятность пересечения воды и электричества, таких как ванные комнаты, кухни, прачечные и открытые пространства.
Технология, лежащая в основе GFCI, невероятно точна. Он постоянно контролирует баланс электрического тока, проходящего через цепь. Если ток, протекающий из горячего провода отличается от тока, возвращающегося через нейтральный провод всего лишь от 4 до 6 миллиампер , устройство предполагает, что электричество просачивается на землю (возможно, через человеческое тело) и срабатывает внутри 1/30 секунды . Эта быстрая реакция является разницей между незначительным покалыванием и фатальным сердечным событием.
3. Розетки AFCI: защита от электрических пожаров
Розетки прерывателя дугового замыкания (AFCI) представляют собой современные электронные компоненты, разработанные для обнаружения опасных электрических дуг и отключения питания для предотвращения пожаров в конструкции. В то время как GFCI защищают людей от ударов, AFCI защищают конструкцию от опасностей, связанных с перегревом, вызванных поврежденной проводкой, ослабленными соединениями или проколами кабелей за стенами.
Электрическая дуга возникает, когда электричество перескакивает через непреднамеренный зазор, создавая сильный нагрев, часто превышающий 10 000 градусов по Фаренгейту — которые могут легко воспламенить окружающую изоляцию или деревянный каркас. Комиссия по безопасности потребительских товаров (CPSC) По оценкам, технология AFCI может предотвратить более 50% электрических пожаров, которые происходят в домах каждый год. Эти розетки используют цифровую обработку сигнала, чтобы отличить «нормальную» дугу (например, искру при включении выключателя света) от «нежелательной» опасной дуги, вызванной изношенным шнуром.
4. Специальные розетки высокого напряжения и тока на 20 А.
Высоковольтные розетки на 240 В и 20 А — это специальные точки питания, предназначенные для энергоемких приборов, которые могут перегрузить стандартную цепь. Вы можете отличить розетку на 20 А по небольшому горизонтальному Т-образному пазу на нейтральной стороне, тогда как розетки на 240 В намного больше и имеют уникальную конфигурацию штырей (часто круглых или с тремя большими угловыми лопастями).
Эти розетки не взаимозаменяемы со стандартной электроникой. А розетка на 20 ампер Обычно его можно найти на кухнях или в мастерских для работы с электроинструментами и мощными блендерами. С другой стороны, Розетки 240 Вольт зарезервированы для крупной бытовой техники, такой как электрические сушилки, плиты и центральные кондиционеры. Поскольку эти приборы потребляют значительную силу тока — часто между от 30 до 50 ампер — им требуется проводка более толстого сечения (обычно 10-го или 8-го калибра), чтобы выдерживать нагрузку без перегрева.
Сравнительный анализ типов торговых точек
Чтобы лучше понять, какая розетка требуется для конкретных сценариев, в следующей таблице сравниваются основные характеристики и типичные применения четырех обсуждаемых типов розеток.
| Тип розетки | Напряжение/сила тока | Основная выгода | Общие места |
|---|---|---|---|
| Стандартный дуплекс | 120 В/15 А | Общие утилиты | Спальни, Гостиные |
| GFCI | 120 В/15 А-20A | Профилактика шока | Кухни, Ванные комнаты, На открытом воздухе |
| AFCI | 120 В/15 А-20A | Противопожарная безопасность | Спальные зоны, Семейные номера |
| Высокое напряжение/20А | 120 В-240 В/20 А-50 А | Тяжелая нагрузка | Прачечная, Кухня, Мастерская |
Сравнение 4 типов электрических розеток по напряжению, функциям безопасности и размещению.
Важность конструкции, защищенной от несанкционированного доступа (TR)
Технология защиты от несанкционированного доступа является неоспоримым элементом безопасности современных розеток, значительно снижающим риск поражения электрическим током в детстве. Эти розетки выглядят идентично стандартным розеткам, но содержат подпружиненные заслонки.
Створки открываются только при одновременном приложении одинакового давления к обоим слотам, что происходит при вставке стандартной заглушки. Если ребенок попытается вставить один предмет, например скрепку, ставни останутся закрытыми. По данным из Национальная ассоциация противопожарной защиты (NFPA) , примерно 2400 детей каждый год страдают от сильных ударов и ожогов из-за попадания предметов в розетки. Повсеместный переход на торговые точки TR является наиболее эффективным решением этой предотвратимой опасности.
Когда обновлять розетки вашего дома
Домовладельцам следует подумать о модернизации своих розеток, если они сталкиваются с мерцающим светом, обесцвеченными лицевыми панелями или если дом был построен до середины 1970-х годов и в нем до сих пор используются незаземленные двухконтактные розетки. Современные приборы и электроника требуют стабильного заземления для защиты чувствительных внутренних схем.
- Обесцвечивание: Пожелтение или обугливание на розетке указывают на внутренний перегрев и представляют серьезную опасность возгорания.
- Свободные заглушки: Если шнуры легко выпадают из розетки, внутренние контакты изношены, что может привести к искрению.
- Незаземленные розетки: Замена двухконтактных розеток на GFCI (с надписью «Без заземления оборудования») или замена проводки на полное заземление имеет важное значение для безопасности современных ноутбуков и телевизоров.
Часто задаваемые вопросы (FAQ)
Могу ли я использовать устройство на 15 ампер в розетке на 20 ампер?
Да, совершенно безопасно подключать стандартное устройство на 15 А к розетке на 20 А, поскольку устройство будет «тянуть» только необходимое ему количество электроэнергии. Номинальный ток 20 ампер относится к емкость розетки, а не количество тока, которое она пропускает в устройство.
В чем разница между GFCI и AFCI?
Принципиальное отличие состоит в том, что GFCI защищает людей от шока, тогда как AFCI защищает дом от пожара. GFCI обнаруживают утечки тока на землю, а AFCI обнаруживают опасное электрическое искрение (дуги).
Как часто мне следует проверять свои торговые точки GFCI?
Специалисты по электробезопасности рекомендуют проверять розетки УЗО один раз в месяц, нажав кнопку «Тест». Если кнопка «Сброс» не выскочила, внутренний механизм безопасности вышел из строя, и розетку следует немедленно заменить.
Почему некоторым торговым точкам горит зеленый свет?
Зеленый свет на розетке GFCI или AFCI обычно указывает на то, что на устройство подается питание и функция самотестирования прошла успешно. Если индикатор загорится красным или погаснет, это сигнализирует об отключении или неисправности устройства.
Заключение: инвестиции в электрическую целостность
Понимание четырех типов электрических розеток — это первый шаг к обеспечению безопасного и эффективного современного дома. Будь то защита от ударов GFCI, противопожарная защита AFCI или мощная 240-вольтовая розетка, каждый из них выполняет определенную и жизненно важную роль. Убедившись, что ваш дом оснащен правильным оборудованием для правильного местоположения, вы не только соблюдаете правила безопасности, но и обеспечиваете безопасную среду для своей семьи и своей дорогой электроники.
Всегда помните, что, хотя замена лицевой панели розетки — это простая задача, выполняемая своими руками, изменение фактической проводки или установка новых цепей всегда должны выполняться квалифицированным специалистом. лицензированный электрик чтобы обеспечить соблюдение всех местных строительных норм и стандартов безопасности.
